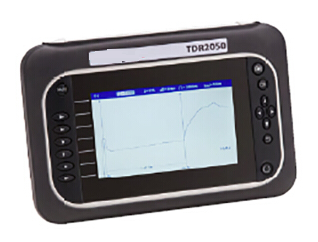

TDR2050 雙通道彩屏脈沖反射儀
TDR2050雙通道電纜故障定位儀產品簡介：
TDR2050堅實耐用，適用于供電電纜的故障定位。帶保險絲的標配測試線安全等級為CAT IV 600V，防塵和防水等級可達IP 54，因此可以在現場環境下操作。
自動設置等功能幫助新手快速獲取有用的結果曲線，而自動查找功能則能夠?qū)η€進行分析。更加專業的用戶可以使用手動功能取代自動功能，從而通過進行微調以識別難以確定的故障。
Megger的新的軟件界面允許操作員疊加曲線，從而起到輔助定位故障的作用。
TDR2050雙通道電纜故障定位儀產品特點：
CAT IV 600V輸入保護
防水防塵IP 54等級可在真實的現場工作
即時易用的自動設置模式
AutoFind和FindEnd功能可幫助用戶快速查找故障
曲線標記功能使用戶能夠?qū)⑶€與其名稱一起保存
根據距離調節增益可用于抵消信號衰減
Step功能可提高對近端故障的檢測能力
TDR2050雙通道電纜故障定位儀技術參數：
|
規范 |
除另有說明外，本規范適用于環境溫度為20℃ |
||
|
范圍 |
可達20000米，最小分辨率為0.1米 |
||
|
m |
ft |
|
|
|
10 |
30 |
125 |
|
|
25 |
80 |
250 |
|
|
50 |
160 |
500 |
|
|
100 |
320 |
1000 |
|
|
250 |
800 |
2500 |
|
|
500 |
1600 |
5000 |
|
|
1000 |
3200 |
10000 |
|
|
2500 |
8000 |
25000 |
|
|
5000 |
16000 |
50000 |
|
|
10000 |
32500 |
100000 |
|
|
20000 |
65000 |
200000 |
|
|
精度 |
量程的1%±1pixel于0.67VF [注意-測試精度僅取決于光標的位置精度，長度的準確度取決于速率因素的正確與否] |
||
|
分辨率 |
量程的1% |
||
|
輸入保護 |
該儀器符合IEC61010-1，以保護用戶在連接到帶電系統。TDR2050的額定電壓為600V CAT IV，而所有其他型號的額定電壓為150V CAT IV。TDR2050是專門設計的，允許在額定電壓供電系統上使用。如果測試的電纜系統電壓超過300V，所有其他型號的設計必須使用帶保險絲的測試線 |
||
|
輸出脈沖 |
開路時最高輸出20V峰峰值電壓，脈沖寬度取決于量程和電纜類型 |
||
|
增益 |
每個量程用戶可選 (在手動模式下可選) |
||
|
速度系數 |
0.2到0.99，步進0.01 |
||
|
TX調零 |
自動跟蹤標記- 32個字符從大寫字母選擇，包括口音配色方案-默認，戶外，自定義步驟TDR -消除死區效果。DDG-可在1000米及以上范圍內使用0.5dB可步進阻抗-25，50，75，100，125，140歐姆+自動 |
||
|
待機時間 |
自動待機1，5，10分鐘，用戶自選 |
||
|
電池 |
鋰離子可充電電池 |
||
|
電池充電時間 |
6小時在0℃到40℃ |
||
|
電池壽面 |
12小時 |
||
|
安全性 |
這些儀器符合IEC61010-1標準，用于連接150V CAT IV以下的帶電系統 或300V CAT III (只適用于TDR2000/3和2010)。TDR2050額定電壓為600V CAT IV。如果測試的電纜系統電壓超過300V，則必須使用帶保險絲的測試線。符合EN60950-1，EN61010-1，UN38.3和EN62133標準 |
||
|
EMC |
符合電磁兼容規范(輕工業)BS EN 61326-1，所有抗擾度測試的最低性能為“B”。 |
||
|
機械特性 |
儀器可用于室內或室外，防塵等級為IP 54 |
||
|
外殼材料 |
ABS |
||
|
尺寸 |
290mm(11.4in)×190mm(7.5in)×55mm (2.2in) |
||
|
重量 |
1.7kg(3.8lbs) |
||
|
接頭 |
四個4mm安全端子和兩個F接頭。其他標準的轉換接頭將適合。F連接器在TDR2050上不可用 |
||
|
測試電纜 |
TDR2000/3和TDR2010：2對2米長組成2×4毫米遮蔽連接器到微型鱷魚夾。TDR2000/3P和TDR2050：2對1.5米長的可伸縮護套導線 |
||
|
顯示 |
800×480像素彩色圖形LCD，可在外部環境中查看 |
||
|
背光 |
配色方案：可選TDR2000/3×2；TDR2010，TDR2050×8 自定義：TDR2000/3×1；TDR2010，TDR2050×2 長期背光與所有顏色方案(可調亮度) |
||
|
工作溫度范圍 |
-15℃ to +50℃(5℉ to 122℉) |
||
|
儲存溫度范圍 |
-20℃ to +70℃(-4℉ to 158℉) |
||
